tahanan gounding tanah

Nilai Tahanan Grounding Tower

Tower adalah merupakan salah satu bagian dari komponen sistem telekomunikasi yang sangat penting mempunyai kemungkinan sangat besar mengalami bahaya yang disebabkan oleh timbulnya gangguan petir sehingga arus yang mengalir ke tanah menyebabkan induksi yang membahayakan peralatan telekomunikasi. Misalnya akibat isolasi peralatan yang tidak berfungsi dengan baik. Arus gangguan tersebut akan mengalir pada bagian bagian peralatan yang terbuat dari metal dan juga mengalir dalam tanah di sekitar Tower. Arus gangguan ini menimbulkan gradien tegangan diantara peralatan dengan peralatan, peralatan dengan tanah dan juga gradien tegangan pada permukaan tanah itu sendiri. Besarnya gradien tegangan pada permukaan tanah tergantung pada tahanan jenis tanah atau sesuai dengan struktur tanah tersebut. Salah satu usaha untuk memperkecil tegangan permukaan tanah maka diperlukan suatu grounding yaitu dengan cara menambahkan elektroda grounding yang ditanam ke dalam tanah. Oleh karena lokasi Tower  yang tersebar di berbagai Site kemungkinannya mempunyai struktur tanah berlapis-lapis maka diperlukan perencanaan grounding yang sesuai, dengan tujuan untuk mendapatkan tahanan grounding yang kecil sehingga tegangan permukaan yang timbul tidak membahayakan baik dalam kondisi normal maupun saat terjadi gangguan ke tanah. Dalam paper ini analisa dilakukan dengan menggunakan elektroda batang (Rod) dengan berbagai jenis pemasangannya.
Grounding peralatan adalah penghubungan bagian bagian peralatan listrik yang pada keadaan normal tidak dialiri arus. Tujuannya adalah untuk membatasi tegangan antara bagian bagian peralatan yang tidak dialiri arus dan antara bagian bagian ini dengan tanah sampai pada suatu harga yang aman untuk semua kondisi operasi baik kondisi normal maupun saat terjadi gangguan. Sistem grounding ini berguna untuk memperoleh potensial yang merata dalam suatu bagian struktur dan peralatan serta untuk memperoleh impedansi yang rendah sebagai jalan balik arus hubung singkat ke tanah. Bila arus hubung singkat ke tanah dipaksakan mengalir melalui tanah dengan tahanan yang tinggi akan menimbulkan perbedaan tegangan yang besar dan berbahaya.
Dalam analisis ini digunakan beberapa parameter yaitu kedalaman penanaman elektroda grounding, panjang elektroda batang, jumlah elektroda batang (rod), ketebalan lapisan tanah bagian pertama dan tahanan jenis tanah tiap lapisan dengan menggunakan beberapa asumsi yaitu:

• Lapisan-lapisan tanah sejajar terhadap permukaan tanah.

• Tahanan jenis tanah adalah konstan untuk setiap lapisan.

• Analisa hanya dilakukan untuk elektroda rod

• Panjang rod (L) untuk semua kemungkinan pemasangan adalah sama (3.5 meter)

Pada saat terjadi gangguan, arus gangguan yang dialirkan ke tanah akan menimbulkan perbedaan tegangan pada permukaan tanah yang disebabkan karena adanya tahanan tanah. Jika pada waktu gangguan itu terjadi seseorang berjalan di atas switch yard sambil memegang atau menyentuh suatu peralatan yang digroundingkan yang terkena gangguan, maka akan ada arus mengalir melalui tubuh orang tersebut. Arus listrik tersebut mengalir dari tangan ke kedua kaki dan terus ke tanah, bila orang tersebut menyentuh suatu peralatan atau dari kaki yang satu ke kaki yang lain, bila ia berjalan di switch yard tanpa menyentuh peralatan. Arus ini yang membahayakan orang dan biasanya disebut arus kejut. Berat ringannya bahaya yang dialami seseorang tergantung pada besarnya arus listrik yang melalui tubuh, lamanya arus tersebut mengalir dan frekuensinya.

1. Arus Melalui Tubuh Manusia

Kemampuan tubuh manusia terhadap besarnya arus yang mengalir di dalamnya terbatas dan lamanya arus yang masih dapat ditahan sampai yang belum membahayakan sukar ditetapkan. Berdasarkan hal ini maka batas – batas arus berdasarkan pengaruhnya terhadap tubuh manusia dijelaskan berikut ini .
Bila seseorang memegang penghantar yang diberi tegangan mulai dari harga nol dan dinaikkan sedikit demi sedikit, arus listrik yang melalui tubuh orang tersebut akan memberikan pengaruh. Mula mula akan merangsang syaraf sehingga akan terasa suatu getaran yang tidak berbahaya bila dengan arus bolak balik dan akan terasa sedikit panas pada telapak tangan bila dengan arus searah (arus persepsi) Bila tegangan yang menyebabkan terjadinya tingkat arus persepsi dinaikkan lagi maka orang akan merasa sakit dan kalau terus dinaikkan maka otot-otot akan kaku sehingga orang tersebut tidak berdaya lagi untuk melepaskan konduktor tersebut.
Apabila arus yang melewati tubuh manusia lebih besar dari arus yang mempengaruhi otot dapat mengakibatkan orang menjadi pingsan bahkan sampai mati, hal ini disebabkan arus listrik tersebut mempengaruhi jantung sehingga jantung berhenti bekerja dan peredaran darah tidak jalan.

2. Tahanan Tubuh Manusia

Tahanan tubuh manusia berkisar di antara 500 Ohm sampai 100.000 Ohm tergantung dari tegangan, keadaan kulit pada tempat yang mengadakan hubungan (kontak) dan jalannya arus dalam tubuh. Kulit yang terdiri dari lapisan tanduk mempunyai tahanan yang tinggi, tetapi terhadap tegangan yang tinggi kulit yang menyentuh konduktor langsung terbakar, sehingga tahanan dari kulit ini tidak berarti apa-apa. Tahanan tubuh manusia ini yang dapat membatasi arus. Berdasarkan hasil penyelidikan oleh para ahli maka sebagai pendekatan diambil harga tahanan tubuh manusia sebesar 1000 Ohm.

3. Karakteristik Tanah

Karakteristik tanah merupakan salah satu faktor yang mutlak diketahui karena mempunyai kaitan erat dengan perencanaan dan sistem grounding yang akan digunakan. Sesuai dengan tujuan grounding bahwa arus gangguan harus secepatnya terdistribusi secara merata ke dalam tanah, maka penyelidikan tentang karakteristik tanah sehubungan dengan pengukuran tahanan dan tahanan jenis tanah merupakan faktor penting yang sangat mempengaruhi besarnya tahanan grounding. Pada kenyataannya tahanan jenis tanah harganya bermacam-macam, tergantung pada komposisi tanahnya dan faktor faktor lain.
Untuk memperoleh harga tahanan jenis tanah yang akurat diperlukan pengukuran secara langsung pada lokasi pembangunan Tower karena struktur tanah yang sesungguhnya tidak sesederhana yang diperkirakan. Pada suatu lokasi tertentu sering dijumpai beberapa jenis tanah yang mempunyai tahanan jenis yang berbeda-beda (non uniform). Pada pemasangan sistem grounding dalam suatu lokasi Tower, tidak jarang peralatan grounding tersebut ditanam pada dua atau lebih lapisan tanah yang berbeda yang berarti bahwa tahanan jenis tanah di tempat itu tidak sama.
Ada beberapa faktor yang dapat mempengaruhi tahanan jenis tanah antara lain: Pengaruh temperatur, pengaruh gradien tegangan, pengaruh besarnya arus, pengaruh kandungan air dan pengaruh kandungan bahan kimia. Pada sistem pengetanahan yang tidak mungkin atau tidak perlu untuk ditanam lebih dalam sehingga mencapai air tanah yang konstan, variasi tahanan jenis tanah sangat besar. Kadangkala pada penanaman elektroda memungkinkan kelembaban dan temperatur bervariasi, untuk hal seperti ini harga tahanan jenis tanah harus diambil dari keadaan yang paling buruk, yaitu tanah kering dan dingin. Berdasarkan harga inilah dibuat suatu perencanaan pengetanahan.
Perbedaan tahanan jenis tanah akibat iklim biasanya terbatas sampai kedalaman beberapa meter dari permukaan tanah, selanjutnya pada bagian yang lebih dalam secara praktis akan konstan.

4. Konduktor Grounding

Konduktor yang digunakan untuk grounding harus memenuhi beberapa persyaratan antara lain:

• Memiliki daya hantar jenis (conductivity) yang cukup besar sehingga tidak akan memperbesar beda potensial lokal yang berbahaya.
• Memiliki kekerasan (kekuatan) secara mekanis pada tingkat yang tinggi terutama bila digunakan pada daerah yang tidak terlindung terhadap kerusakan fisik.
• Tahan terhadap peleburan dari keburukan sambungan listrik, walaupun konduktor tersebut akan terkena magnitude arus gangguan dalam waktu yang lama.
• Tahan terhadap korosi.

5. Penentuan panjang elektroda grounding

Kebutuhan akan konduktor grounding pada umumnya baru diperkirakan setelah diketahui tata letak peralatan yang akan diketanahkan serta sistem grounding yang akan digunakan. Sebagai dasar pertimbangan dalam penentuan panjang konduktor grounding umumnya digunakan tegangan sentuh, bukan tegangan langkah dan tegangan pindah. Hal ini disebabkan karena tegangan langkah yang timbul di dalam instalasi yang terpasang pada switch yard umumnya lebih kecil daripada tegangan sentuh tersebut.
Grounding peralatan Tower mula mula dilakukan dengan menanamkan batang konduktor tegak lurus permukaan tanah (rod). Penelitian selanjutnya dengan sistem penanaman elektroda secara horisontal dengan bentuk kisi-kisi (grid) dan gabungan sistem grid dengan rod.

6. Penentuan Jumlah Batang Pengetanahan

Pada saat arus gangguan mengalir antara batang pengetanahan dengan tanah, tanah akan menjadi panas akibat i^2 . Suhu tanah harus tetap di bawah 100 ⁰ C untuk menjaga jangan sampai terjadi penguapan air kandungan dalam tanah dan kenaikan tahanan jenis tanah.

7. Bentuk-Bentuk Elektroda Grounding

7.1 Grounding Rod (Elektroda Batang )

Di bawah ini diperlihatkan disribusi tegangan yang terjadi untuk satu batang elektroda dan dua batang elektroda yang ditanam tegak lurus ke dalam tanah, dimana arus kesalahan mengalir dari elektroda tersebut ke tanah sekitarnya.

Gambar 1

dimana Ux : teagangan elektroda grounding atau tegangan antara elektroda dengan tanah
x : jarak dari elektroda

Gambar 2

Dengan demikian untuk jumlah elektroda yang lebih banyak yang ditanam tegak lurus ke dalam tanah maka tahanan grounding semakin kecil dan distribusi tegangan akan lebih merata.

7.1.1 Satu batang elektroda yang ditanam tegak lurus ke dalam tanah

Dari suatu konduktor terdapat hubungan antara tahanan dan kapasitansi sebesar :
R = / 2C   (11)
dimana :
R : tahanan (Ohm)
 : tahanan jenis tanah tiap lapisan (Ohm-m)
C : kapasitansi (statt Farad)
Kapasitansi ini termasuk kapasitansi dari bayangan konduktor yang ditanam ke dalam tanah. Pada gambar-3 satu batang elektroda berbentuk selinder dengan panjang L yang ditanam tegak lurus permukaan tanah berdiameter 2a, dengan bayangan di atas permukaan tanah. Untuk menghitung kapasitansi elektroda grounding dan bayangan, digunakan metode potensial rata rata menurut G.W.O Home. Dalam persoalan grounding, elektroda grounding merupakan bahan penghantar yang membawa muatan listrik yang terdistribusi (menyebar) disekeliling elektroda grounding. Dengan cara seperti ini potensial di setiap tempat pada permukaan elektroda akan sama. Bila pada elektroda tersebut diberikan suatu muatan yang merata, maka kapasitansi dapat dihitung dengan metode potensial rata rata.

7.1.2 Dua batang elektroda tegak lurus ke dalam tanah

Susunan dari dua batang elektroda berbentuk selinder dengan panjang L yang ditanam tegak lurus ke dalam tanah dengan jarak antara ke dua elektroda tersebut sebesar S terlihat pada gambar di bawah. Nilai tahanan grounding dan tahanan jenis tanah yang relatif tinggi, maka untuk menguranginya dengan cara menanamkan batang-batang elektroda grounding dalam jumlah yang cukup banyak. Untuk dua batang elektroda grounding yang ditanam tegak lurus ke dalam tanah oleh Dwight, JL. Marshall dengan memperhatikan efek bayangan biasanya adalah dengan menghitung tegangan pada salah satu batang elektroda yang disebabkan oleh distribusi muatan yang merata di batang elektroda itu sendiri dan pada batang elektroda yang lain termasuk bayangannya. Dengan menghitung tegangan rata-rata yang disebabkan oleh muatan batang elektroda itu sendiri dan menghitung tegangan rata-rata yang disebabkan oleh muatan batang elektroda yang lain. Tegangan total rata-rata diperoleh dengan menjumlahkan antara keduanya.

7.1.3 Beberapa batang elektroda (Multiple-Rod) yang ditanam tegak lurus ke dalam tanah

Jika susunan batang – batang elektroda yang ditanam tegak lurus ke dalam tanah dalam jumlah yang lebih banyak, maka tahanan grounding akan semakin kecil dan distribusi tegangan pada permukaan tanah akan lebih merata. Penanaman elektroda yang tegak lurus ke dalam tanah dapat berbentuk bujur sangkar atau empat persegi panjang dengan jarak antara batang elektroda grounding adalah sama seperti pada dalam gambar berikut :

Kesimpulan

Dari analisa ini dapat ditarik kesimpulan sebagai berikut :

• Bila struktur tanah dianggap homogen

• • Tahanan elektroda grounding untuk satu batang rod akan semakin kecil bila elektroda tersebut ditanam semakin jauh dari permukaan tanah
  • Untuk dua batang elektroda, bila jarak antara keduanya menjadi lebih besar dari panjang elektroda nilai tahanan grounding akan semakin kecil.
  • Bila jarak antara kedua elektroda menjadi semakin kecil dibandingkan dengan panjang elektroda diperoleh tahanannya semakin besar.

• Dengan menganggap struktur tanah tidak homogen untuk satu batang elektroda diperoleh tanahan grounding yang lebih kecil dibandingkan dengan tanah homogen

• Bilamana jumlah elektroda semakin banyak, tahanan groundingnya semakin kecil, baik pada tanah homogen maupun tidak homogen

pemasangan grounding

Grounding adalahpenghubung bagian-bagian peralatan listrik yang pada keadaan normal tidak dialiri arus. Tujuannya adalah untuk membatasi tegangan antara bagian-bagian peralatan yang tidak dialiri arus dan antara bagian-bagian ini dengan tanah sampai pada suatu harga yang aman untuk semua kondisi operasi, baik kondisi normal maupun saat terjadinya gangguan (trouble).

Kontinuitas penyaluran tenaga listrik sangat tergantung dari keandalan sistem groundingnya. Sebuah bangunan gedung agar terhindar dari bahaya sambaran petir dibutuhkan nilai tahanan grounding <5 ohm (PUIL 2000), sedangkan untuk grounding peralatan-peralatan elekronika dibutuhkan nilai tahanan grounding <3 ohm bahkan beberapa perangkat membutuhkan nilai tahanan grounding <1 ohm. Untuk mendapatkan nilai tahanan grounding yang sekecil mungkin sangat sulit, karena nilai tahanan grounding dipengaruhi beberapa factor seperti : jenis tanah, jenis sistem grounding, suhu dan kelembaban, kandungan elektrolit tanah dan lainlain.
Untuk dapat memperkecil nilai tahanan grounding dapat dilakukan dengan penambahan zat aditip pada tanah. Zat aditip tersebut dapat berupa garam, bentonit, air, serbuk besi dan lain-lain. Namun zat aditif tersebut memiliki keterbatasan umur. Zat aditif tidak dapat berfungsi dengan baik pada waktu yang cukup lama. Sebuah sistem grounding harus dievaluasi setiap 6 bulan untuk mengetahui kelayakan operasi sistem grounding untuk dapat dilanjutkan (PUIL,2000) akibat penurunan kualitas tahanan grounding.
Beberapa jenis elektroda grounding yang biasa digunakan :
1. Elektroda Pita
2. Elektroda Batang
3. Elektroda Pelat



Pemilihan ukuran diameter konduktor grounding dipengaruhi oleh beberapa faktor, yaitu :

1. Tidak melebur atau rusak apabila dialiri arus kesalahan yang mungkin terjadi.
2. Tahan secara mekanis terhadap tekanan-tekanan yang mungkin timbul.
3. Mempunyai konduktivitas yang baik dan merata.
Klasifikasi tanah adalah suatu sistem pengaturan beberapa jenis tanah yang berbeda-beda, tapi mempunyai sifat yang serupa kedalam kelompok-kelompok atau sub-sub kelompok tertentu. Dari sudut pandang teknis, tanah dapat digolongkan menjadi beberapa pokok yaitu : Batu krikil (gravel), pasir ( Sand), Lanau (Silt), Lempung (Clay).
Jenis tanah pada daerah kedalaman yang terbatas tergantung dari beberapa faktor yaitu :
1. Jenis tanah : tanah liat, berpasir, berbatu dan lain-lain.
2. Lapisan tanah : berlapis-lapis dengan tahanan berbeda atau uniform.
3. Kelembaban tanah.
4. Temperatur.
Teknik Pengkondisian Tanah terdapat bermacam-macam yaitu : teknik bentonit, teknik kokas atau arang, teknik tepung logam, teknik garam, teknik semen konduktif.
Komposisi zat-zat kimia dalam tanah
Adanya kandungan zat-zat kimia pada tanah terutama zat-zat rganic maupun zat anorganik yang dapat larut sangat penting diperhatikan pada keperluan penanaman sistem grounding. Pada daerah yang memiliki curah hujan yang tinggi biasanya mempunyai tahanan jenis tanah yang tinggi dipermukaan yang disebabkan karena kandungan garam pada lapisan atas akan larut (Huwae, 2004).

Petir merupakan hasil pemisahan muatan listrik secara alami di dalam awan badai. Di dalam awan terjadi pemisahan muatan. Beberapa teori menyatakan bahwasanya didalam awan badai, terdapat kristal es bermuatan positif, sedangkan titik air bermuatan negatif. Mekanisme selanjutnya adalah peluahan petir yang diawali dengan pengembangan sambaran perintis (stepped downward leader ). Gerakan ke bawah ini bertahap sampai dekat ke tanah, sehingga muatan negatif yang dibawa oleh stepped leader tersebut

memperbesar induksi muatan positif di permukaan tanah, akibatnya gradien tegangan antara dasar awan dengan tanah semakin besar.
Apabila kedua akumulasi muatan ini saling tarik, maka muatan positif dalam jumlah yang besar akan bergerak ke atas menyambut gerakan stepped leader yang bergerak kebawah, akhirnya terjadi kontak pertemuan antara keduanya. Gerakan keatas muatan positif tersebut membentuk suatu streamer yang bergerak ke atas (upward moving streamer), atau yang lebih populer disebut sebagai sambaran balik (return stroke) yang menyamakan perbedaan potensial.
Ruang proteksi dari suatu penangkal petir adalah berbentuk kerucut dengan sudut puncak kerucut berkisar antara 30 derajat hingga 60 derajat. Besarnya jari-jari ini sama dengan besarnya jarak sambar dari lidah petir. Jarak sambar dari lidah petir ini ditentukan oleh besarnya arus petir yang terjadi. Dengan demikian, derajat kelengkungan dari bidang miring kerucut dipengaruhi oleh besarnya arus petir yang terjadi.
Sambaran petir dapat menimbulkan gangguan pada sistem tenaga listrik. Pada bangunan bertingkat atau menara, efek gangguan akibat sambaran petir ini semakin besar sesuai dengan semakin tingginya bangunan tersebut.
Kebutuhan bangunan akan proteksi petir ditentukan dengan cara klasifikasi area tempat bangunan atau dengan perhitungan menggunakan paramater hari guruh dan koefisien Ng, Nd dan Ne.
Suatu instalasi proteksi petir harus dapat melindungi semua bagian dari suatu bangunan, termasuk manusia dan peralatan yang ada di dalamnya terhadap bahaya dan kerusakan akibat sambaran petir.
Penentuan besarnya kebutuhan bangunan akan proteksi petir menggunakan standar Peraturan Umum Instalasi Penangkal Petir (PUIPP), National Fire Protection Association (NFPA) 780 dan International Electrotechnical Commision (IEC)1024-1-1.
Pada tower yang tinggi dan memiliki jarak antar menara yang lebar, sambaran petir yang mengenai tower tersebut akan semakin banyak. Hal ini menunjukan bahwa jumlah sambaran yang mengenai menara dipengaruhi oleh tinggi menara dan lebar span
(jarak antar menara). Semakin tinggi menara maka lebar daerah perlindungan semakin besar, sehingga luasan daerah perlindungan antar menara juga lebar. Pada daerah yang lebar kemungkinan petir menyambar daerah tersebut juga akan semakin tinggi.
Untuk penentuan kebutuhan akan Proteksi Petir dapat dilakukan penentuan jenis kategori menara berdasar pada Peraturan Umum Instalasi Penangkal Petir (PUIPP)
Grounding adalah penghubung bagian-bagian peralatan listrik yang pada keadaan normal tidak dialiri arus. Tujuannya adalah untuk membatasi tegangan antara bagian-bagian peralatan yang tidak dialiri arus dan antara bagian-bagian ini dengan tanah sampai pada suatu harga yang aman untuk semua kondisi operasi, baik kondisi normal maupun saat terjadi gangguan.
Kontinuitas penyaluran tenaga listrik sangat tergantung dari keandalan sistem groundingnya. Sebuah bangunan gedung agar terhindar dari bahaya sambaran petir dibutuhkan nilai tahanan grounding <5 ohm (PUIL 2000), sedangkan untuk grounding peralatan-peralatan elekronika dibutuhkan nilai tahanan grounding < 3 ohm bahkan beberapa perangkat membutuhkan nilai tahanan <1 ohm. Untuk mendapatkan nilai tahanan grounding yang sekecil mungkin sangat sulit, karena nilai tahanan grounding dipengaruhi beberapa factor seperti : jenis tanah, jenis sistem grounding, suhu dan kelembaban, kandungan elektrolit tanah dan lainlain.
Untuk dapat memperkecil nilai tahanan grounding dapat dilakukan dengan penambahan zat aditip pada tanah. Zat aditip tersebut dapat berupa garam, bentonit, air, serbuk besi dan lain-lain. Namun zat aditif tersebut memiliki keterbatasan umur. Zat aditif tidak dapat berfungsi dengan baik pada waktu yang cukup lama. Sebuah sistem grounding harus dievaluasi setiap 6 bulan untuk mengetahui kelayakan operasi sistem grounding untuk dapat dilanjutkan (PUIL,2000) akibat penurunan kualitas tahanan grounding.

mengolah limbah

1 Pengolahan Limbah Secara Fisika

Pada umumnya, sebelum dilakukan pengolahan lanjutan terhadap air buangan, diinginkan agar bahan-bahan tersuspensi berukuran besar dan yang mudah mengendap atau bahan-bahan yang terapung disisihkan terlebih dahulu. Penyaringan (screening) merupakan cara yang efisien dan murah untuk menyisihkan bahan tersuspensi yang berukuran besar. Bahan tersuspensi yang mudah mengendap dapat disisihkan secara mudah dengan proses pengendapan. Parameter desain yang utama untuk proses pengendapan ini adalah kecepatan mengendap partikel dan waktu detensi hidrolis di dalam bak pengendap.

2.Pengolahan Limbah Secara Kimia

Pengolahan air buangan secara kimia biasanya dilakukan untuk menghilangkan partikel-partikel yang tidak mudah mengendap (koloid), logam-logam berat, senyawa fosfor, dan zat organik beracun; dengan membubuhkan bahan kimia tertentu yang diperlukan. Penyisihan bahan-bahan tersebut pada prinsipnya berlangsung melalui perubahan sifat bahan-bahan tersebut, yaitu dari tak dapat diendapkan menjadi mudah diendapkan (flokulasi-koagulasi), baik dengan atau tanpa reaksi oksidasi-reduksi, dan juga berlangsung sebagai hasil reaksi oksidasi.

3.Pengolahan Limbah

Semua air buangan yang biodegradable dapat diolah secara biologi. Sebagai pengolahan sekunder, pengolahan secara nbiologi dipandang sebagai pengolahan yang paling murah dan efisien. Dalam beberapa dasawarsa telah berkembang berbagai metode pengolahan biologi dengan segala modifikasinya.

Pada dasarnya, reaktor pengolahan secara bologi dapat dibedakan atas dua jenis, yaitu:

1.Reaktor pertumbuhan tersuspensi(suspended growthreaktor);

2.Reaktor pertumbuhan lekat(attachedgrowthreaktor).

Di dalam reaktor pertumbuhan tersuspensi, mikroorganisme tumbuh dan berkembang dalam keadaan tersuspensi. Proses lumpur aktif yang banyak dikenal berlangsung dalam reaktor jenis ini. Proses lumpur aktif terus berkembang dengan berbagai modifikasinya, antara lain: oxidation ditch dan kontak-stabilisasi. Dibandingkan dengan proses lumpur aktif konvensional, oxidation ditch mempunyai beberapa kelebihan, yaitu efisiensi penurunan BOD dapat mencapai 85%-90% (dibandingkan 80%-85%) dan lumpur yang dihasilkan lebih sedikit. Selain efisiensi yang lebih tinggi (90%-95%), kontak stabilisasi mempunyai kelebihan yang lain, yaitu waktu detensi hidrolis total lebih pendek (4-6 jam). Proses kontak-stabilisasi dapat pula menyisihkan BOD tersuspensi melalui proses absorbsi di dalam tangki kontak sehingga tidak diperlukan penyisihan BOD tersuspensi dengan pengolahan pendahuluan.

·Reuse:
Limbah yang dihasilkan dari proses pembuatan tahu dapat digunakan sebagai alternatif pakan ternak. Hal tersebut dilakukan karena dalam ampas tahu terdapat kandungan gizi. Yaitu, protein (23,55 persen), lemak (5,54 persen), karbohidrat (26,92 persen), abu (17,03 persen), serat kasar (16,53 persen), dan air (10,43 persen). Salah satu alasannya, selain untuk mengurangi pencemaran lingkungan,khususnya perairan.

·Recycle:

Larutan bekas pemasakan dan perendaman dapat didaur ulang kembali dan digunakan sebagai air pencucian awal kedelai. Perlakuan hati-hati juga dilakukan pada gumpalan tahu yang terbentuk dilakukan seefisien mungkin untuk mencegah protein yang terbawa dalam air dadih.

3.Materi

Perombakan (degradasi) limbah cair organik akan menghasilkan gas metana, karbondioksida dan gas-gas lain serta air. Perombakan tersebut dapat berlangsung secara aerobik maupun anaerobik. Pada proses aerobik limbah cair kontak dengan udara, sebaliknya pada kondisi anaerobik limbah cair tidak kontak dengan udara luar.

Biasanya biogas dibuat dari limbah peternakan yaitu kotoran hewan ternak maupun sisa makanan ternak, namun pada prinsipnya biogas dapat juga dibuat dari limbah cair. Biogas sebenarnya adalah gas metana (CH4). Gas metana bersifat tidak berbau, tidak berwarna dan sangat mudah terbakar. Pada umumnya di alam tidak berbentuk sebagai gas murni namun campuran gas lain yaitu metana sebesar 65%, karbondioksida 30%, hidrogen disulfida sebanyak 1% dan gas-gas lain dalam jumlah yang sangat kecil. Biogas sebanyak 1000 ft3 (28,32 m3) mempunyai nilai pembakaran yang sama dengan 6,4 galon (1 US gallon = 3,785 liter) butana atau 5,2 gallon gasolin (bensin) atau 4,6 gallon minyak diesel. Untuk memasak pada rumah tangga dengan 4-5 anggota keluarga cukup 150ft3 perhari.

Proses dekomposisi limbah cair menjadi biogas memerlukan waktu sekitar 8-10 hari. Proses dekomposisi melibatkan beberapa mikroorganisme baik bakteri maupun jamur, antara lain :

a.Bakteri selulolitik

Bakteri selulolitik bertugas mencerna selulosa menjadi gula. Produk akhir yang dihasilkan akan mengalami perbedaan tergantung dari proses yang digunakan. Pada proses aerob dekomposisi limbah cair akan menghasilkan karbondioksida, air dan panas, sedangkan pada proses anaerobik produk akhirnya berupa karbondioksida, etanol dan panas.

b.Bakteri pembentuk asam

Bakteri pembentuk asam bertugas membentuk asam-asam organik seperti asam-asam butirat, propionat, laktat, asetat dan alkohol dari subtansi-subtansi polimer kompleks seperti protein, lemak dan karbohidrat. Proses ini memerlukan suasana yang anaerob. Tahap perombakan ini adalah tahap pertama dalam pembentukan biogas atau sering disebut tahap asidogenik.

c. Bakteri pembentuk metana

Golongan bakteri ini aktif merombak asetat menjadi gas metana dan karbondioksida. Tahap ini disebut metanogenik yang membutuhkan suasana yang anaerob, pH tidak boleh terlalu asam karena dapat mematikan bakteri metanogenik.

4.Biaya:

*Biaya Langsung

 Biaya bahan baku : Kacang Kedelai, mikroorganisme atau bakteri pendukung proses pengolahan

*Biaya tidak Langsung: upah pekerja, perawatan peralatan.

5.Energi

Penggunaan limbah tahu cair sebagai bahan baku pembuatan biogas memanfaatkan bahan-bahan yang dapat diperbaharui seperti penggunaan bakteri atau mikroorganisme pada proses pengolahannya. Sehingga pada proses pengolahan tersebut dapat mengemat energi.

5.Produk Baru

Produk yang dihasilkan dari pengolahan limbah tahu cair adalah biogas. Bio gas sangat bermanfaat bagi alat kebutuhan rumah tangga/kebutuhan sehari-hari, misalnya sebagai bahan bakar kompor (untuk memasak), lampu, penghangat ruangan/gasolec, suplai bahan bakar mesin diesel, untuk pengelasan (memotong besi), dan lain-lain. Sedangkan manfaat bagi lingkungan adalah dengan proses fermentasi oleh bakteri anaerob (Bakteri Methan) tingkat pengurangan pencemaran lingkungan dengan parameter BOD dan COD akan berkurang sampai dengan 98% dan air limbah telah memenuhi standard baku mutu pemerintah sehingga layak di buang ke sungai. Bio gas secara tidak langsung juga bermanfaat dalam penghematan energi yang berasal dari alam, khususnya sumber daya alam yang tidak dapat diperbaharui (minyak bumi) sehingga sumber daya alam tersebut akan lebih hemat dalam penggunaannya dalam jangka waktu yang lebih lama lagi.

Limbah industri tahu adalah limbah yang dihasilkan dalam proses pembuatan tahu maupun pada saat pencucian kedelai. Limbah yang dihasilkan berupa limbah padat dan cair. Limbah padat belum dirasakan dampaknya terhadap lingkungan karena dapat dimanfaatkan untuk makanan ternak, tetapi limbah cair akan mengakibatkan bau busuk dan bila dibuang langsung ke sungai akan menyebabkan tercemarnya sungai. Untuk memproduksi 1 ton tahu atau tempe dihasilkan limbah sebanyak 3000 – 5000 Liter. Sumber limbah cair pabrik tahu berasal dari proses merendam kedelai serta proses akhir pemisahan jonjot-jonjot tahu. Limbah cair yang dihasilkan mengandung padatan tersuspensi maupun terlarut, akan mengalami perubahan fisika, kimia, dan hayati yang akan menghasilkan zat beracun atau menciptakan media untuk tumbuhnya kuman dimana kuman ini dapat berupa kuman penyakit atau kuman lainnya yang merugikan baik pada tahu sendiri ataupun tubuh manusia. Bila dibiarkan dalam air limbah akan berubah warnanya menjadi coklat kehitaman dan berbau busuk. Bau busuk ini akan mengakibatkan sakit pernapasan. Apabila limbah ini dialirkan ke sungai maka akan mencemari sungai dan bila masih digunakan maka akan menimbulkan penyakit gatal, diare, dan penyakit lainnya.

Dalam proses pembuatan tahu menghasilkan dua jenis limbah, yaitu limbah padat dan limbah cair. Limbah padat atau yang sering kita sebut ampas tahu dapat diolah kembali menjadi oncom atau dapat dimanfaatkan sebagai makanan ternak, seperti ayam, bebek, sapi, kambing dan sebagainya.

Gambar 3. Ampas Tahu



Gambar 4. Oncom                   Gambar 5. Pakan Ampas Tahu

Pengolahan limbah yang berwujud zat cair biasanya melalui berbagai proses di antaranya, limbah cair yang dihasilkan akan ditampung didalam dua septictank, septictank yang berukuran lebih besar daripada septictank yang satunya. Kemudian disalurkan ke sebuah drum besar yang ditanam di dalam tanah, setelah air terkumpul akan keluar dengan sendirinya dan limbah yang lain akan mengendap yang kemudian akan dibuang langsung ke lingkungan dengan meninggalkan bau busuk. Sedangkan air yang keluar dari drum akan ditampung lagi di penampungan seperti kolam kecil yang nantinya akan menghasilkan endapan yang dapat dimanfaatkan sebagai pupuk dan berupa air yang dibuang langsung ke sungai tanpa dengan bahaya yang cukup besar.

Gambar 7. Pupuk Dari Limbah Cair Pabrik Tahu

Limbah industri tahu yang berupa cair dapat dimanfaatkan sebagai pembuatan bio-gas. Bio-gas sendiri adalah gas pembusukan bahan organik oleh bakteri dalam kondisi anaerob. Gas bio tersebut campuran dari berbagai gas antara lain: CH₄ (54-70%), CO₂(27-45%), O₂(1-4%), N₂(0,5-3%), CO(1%) dan H₂S. Campuran gas ini mudah terbakar bila kandungan CH₄ (Methana) melebihi 50%. Air limbah industri tahu ini mempunyai kandungan Methana (CH₄) lebih dari 50% sehingga sangat memungkinkan untuk bahan sumber energi gas Bio-gas. Untuk daerah tropis seperti Indonesia, Kontruksi fixed Domed Digester (Digester Permanen). Digester permanen bahannya dari pasangan batu bata, pasangan batu kali, atau beton dengan ruangan penyimpanan gas di atasnya. Digester ruangan gasnya sudah tetap sehingga bila produksi gasnya lebih akan terbuang keluar melalui lubang pengeluaran. Saat tekanan gas tinggi maka slurry akan terdorong ke bak pelimpahan selanjutnya akan meluap keluar melalui lubang pengeluaran secara otomatis dan mengalir ke bak an aerobic sistem. Bila gas digunakan maka tekanan akan berkurang dan slurry masuk kembali ke digester. Digester permanen ini pembangunannya harus teliti karena bila terjadi salah membangunnya atau tidak hati-hati misalnya sampai terjadi lubang sebesar jarum berarti digester tersebut bocor. Berikut ini adalah proses terjadinya gas bio, setelah pembangunan selesai, air limbah tahu dimasukkan ke dalam digester. Pengisian ini hingga penuh melimpah ke dasar bak pelimpahan. Kemudian tutup digester dipasang dengan tanah liat sebagai sealnya dan diatasnya diisi dengan air hingga penuh. Air limbah terus dimasukkan. Pada kondisi anaerob, maka bakteri akan menguraikan bahan organik yang mengandung protein, lemak suhu antara 15⁰C-35⁰C, suhu optimal antara 32⁰C-35⁰C,dan setelah ± 30 hari akan dihasilkan bio gas.

Bio gas sangat bermanfaat bagi alat kebutuhan rumah tangga/kebutuhan sehari-hari, misalnya sebagai bahan bakar kompor (untuk memasak), lampu, penghangat ruangan/gasolec, suplai bahan bakar mesin diesel, untuk pengelasan (memotong besi), dan lain-lain. Sedangkan manfaat bagi lingkungan adalah dengan proses fermentasi oleh bakteri anaerob (Bakteri Methan) tingkat pengurangan pencemaran lingkungan dengan parameter BOD dan COD akan berkurang sampai dengan 98% dan air limbah telah memenuhi standard baku mutu pemerintah sehingga layak di buang ke sungai. Bio gas secara tidak langsung juga bermanfaat dalam penghematan energi yang berasal dari alam, khususnya sumber daya alam yang tidak dapat diperbaharui (minyak bumi) sehingga sumber daya alam tersebut akan  lebih hemat dalam penggunaannya dalam jangka waktu yang lebih lama lagi (Rudi Prasetyo, 2008).

Penanganan limbah tahu dapat dilakukan dengan menggunakan alat yang dapat menghasilkan tahu yang lebih baik dan sedikit menghasilkan limbah, dengan penerapan produksi bersih (cleaner production). Produksi Bersih (Cleaner Production) merupakan upaya penanganan pencemar secara preventif. Produksi Bersih didefinisikan sebagai:  Strategi pengelolaan lingkungan yang bersifat preventif, terpadu dan diterapkan secara terus-menerus pada setiap kegiatan mulai dari hulu ke hilir yang terkait dengan proses produksi, produk dan jasa untuk meningkatkan efisiensi penggunaan sumberdaya alam, mencegah terjadinya pencemaran lingkungan dan mengurangi terbentuknya limbah pada sumbernya sehingga dapat meminimisasi resiko terhadap kesehatan dan keselamatan manusia serta kerusakan lingkungan (Kebijakan Nasional Produksi Bersih, KLH 2003).

Kegiatan Produksi Bersih dimulai dari strategi 5R yaitu berpikir ulang (re-think) untuk pencegahan (elimination) pengurangan (reduce), pakai ulang (reuse), daur ulang (recycle) dan pungut ulang (recovery) limbah. Dengan demikian maka pendekatan Produksi Bersih akan meningkatkan efisiensi produksi dan jasa, mengurangi timbulan limbah, mengurangi biaya produksi atau biaya operasi, meningkatkan kesehatan dan keselamatan kerja

Konsep 3R (Reduce, Reuse, Recycle) menjadi sebuah tatanan yang memiliki keterkaitan antara proses satu dengan lainnya. Pengelohan Limbah terpadu saat ini cenderung mengarah pada sebuah pengolahan yang bisa menghasilkan sebuah benefit finansial yang menguntungkan untuk semua pihak. Prinsip terpadu dalam pengolahan limbah diterapkan dalam sebuah siklus ekologi industri. Konsep ini berawal dari sistem biologi yang dikenal dengan sebuah ekosistem yang didalamnya terdapat sebuah rantai makanan bagi spesies yang ada di dalamnya.

Upaya penerapan produksi bersih (cleaner production) dengan cara penataan proses produksi yang baik dari mulai tempat proses pencucian, penempatan peralatan yang tepat, penggunaan air yang bersih sehingga limbah padat maupun limbah cair berkurang merupakan salah satu dari upaya pengelolaan limbah yang mengacu pada prinsip 3R yaitu Reduce (upaya pengurangan). Selain itu, upaya Reduce yang lainnya dapat dilakukan dengan memanfaatkan mikroalga dapat mengatasi limbah pabrik tahu. Teknologi pembiakan Chlorella sp. dapat dikembangkan sehingga secara terus-menerus dapat mengubah limbah cair tahu menjadi biomassa. Dengan memanfaatkan mikroalga Chlorella sp. Ini dapat juga menurunkan nilai kandungan BOD dan COD dari limbah cair pabrik tahu yang dihasilkan.

Upaya Reuse (penggunaan kembali) dapat dilakukan dengan memanfaatkan limbah padat ampas tahu sebagai pakan ternak. Keberadaan ampas tahu di tanah air cukup melimpah, murah dan mudah didapat. Produk sampingan pabrik tahu ini apabila telah mengalami fermentasi dapat meningkatkan kualitas pakan dan memacu pertumbuhan ayam pedaging. Produk sampingan pabrik ampas tahu ini telah digunakan sebagai pakan babi, sapi bahkan ayam pedaging. Namun karena kandungan air dan serat kasarnya yang tinggi, maka penggunaannya menjadi terbatas dan belum memberikan hasil yang baik. Guna mengatasi tingginya kadar air dan serat kasar pada ampas tahu maka dilakukan fermentasi. Fakta menunjukkan bahwa penggunaan ampas tahu sebagai pakan ternak ini menunjukkan pertumbuhan yang positif pada ternak.

Reclye (mendaur ulang kembali) adalah upaya yang ketiga yang dapat dilakukan dalam pengelolaan limbah yang mengacu pada prinsip 3R. Upaya- upaya yang dapat dilakukan adalah mendaur ulang ampas tahu ini menjadi kecap ampas tahu, oncom, pupuk cair, dan bahan bakar biogas. Limbah cair pembuatan tahu bisa disulap menjadi pupuk organik cair yang kaya manfaat. Selain harganya murah hasil pertaniannya juga bisa lebih baik. Sebagai pengganti pupuk urea, pupuk cair dari limbah tahu sangat dibutuhkan tanaman.

Jika ditinjau dari segi ekonomi dan penggunaan energi, pemanfaatan limbah pabrik pembuatan tahu ini dapat memberikan keuntungan yang cukup banyak. Bio gas sangat bermanfaat dalam berbagai hal seperti sebagai bahan bakar kompor (untuk memasak), lampu, penghangat ruangan/gasolec, suplai bahan bakar mesin diesel, untuk pengelasan (memotong besi), dan lain-lain. Dan secara tidak langsung bio gas berperan dalam penghematan sumber energi yang ada di bumi ini. Walaupun harga pembuatan IPAL biogas cukup mahal tetapi dengan keutungan yang diperoleh secara terus – menerus dapat dijadikan sebagai bahan pertimbangan dalam pemanfaatan biogas ini karena harga bahan bakar minyak sekarang ini semakin meningkat. Pemanfaatan limbah cair tahu sebagai pupuk juga dapat memberikan keutungan bagi para penggunanya karena selain mengurangi penggunaan pupuk kimia (urea), hal ini juga dapat memberikan tambahan pendapatan bagi para produsen pupuk cair dari limbah tahu tersebut. Harga pupuk cair dari limbah tahu ini biasanya dijual Rp 4.000 per liter.

Pemanfaatan ampas tahu sebagai kecap ampas tahu, pakan ternak, dan oncom juga dapat menghasilkan pendapatan bagi para produsennya. Karena dengan teknologi yang sederhana, hal tersebut dapat dilakukan oleh semua orang. Dari segi biaya yang diperlukan untuk pengelolaan limbah tahu ini tidak memerlukan biaya yang besar, karena biaya langsung seperti bahan baku dan tenaga kerja sudah tersedia dan tidak perlu mengeluarkan biaya lagi. Sedangkan biaya tak langsung seperti biaya overhead tidak terlalu besar.

Produksi bersih merangkum semua konsep pencegahan. Konsep pencegahan yang paling awal yaitu minimisasi limbah (waste minimization), pencegahan pencemaran (pollution prevention) dan pengurangan pemakaian bahan beracun yang dihasilkan oleh industri tahu yang kesemuanya terfokus pada kata kunci dampak lingkungan, limbah berbahaya, bahan-bahan beracun dan pencemaran. Konsep pencegahan yang baru yaitu berdasarkan sasaran pada pengurangan dampak lingkungan melalui siklus daur hidup produk (life cycle analysis), dengan fokus pada desain produk ramah lingkungan (design for environment) atau pada pendekatan baru berdasarkan nilai tambah yaitu eco-efficiency.  Eco-efficiency dan Produksi Bersih merupakan konsep yang saling melengkapi. Eco-efficiency lebih ditujukan pada strategi bisnis efisien yang memberikan dampak positif bagi lingkungan sedangkan Produksi Bersih pada sisi operasional atau produksi dengan pencegahan dan pengurangan timbulan limbah yang berdampak positif pada peningkatan efisiensi dan produktivitas. Dengan pengelolaan yang baik dari segala sesuatu yang dihasilkan oleh industri pembuatan tahu ini, otomatis akan memberikan nilai tambah bagi produk tersebut dan lebih ramah lingkungan. Selain itu, pengelolaan secara waste to product ini dapat mengefisiensikan biaya yang harus dikeluarkan, materi yang digunakan, dan energi untuk membuat produk baru dari bahan baku limbah.

denah rumah tinggal

bentuk bentuk grounding

lambang dan gambar instalasi rumah




penangkal petir

Pengaertian Penangkal petir adalah rangkaian jalur yang difungsikan sebagai jalan bagi petir menuju ke permukaan bumi, tanpa merusak benda-benda yang dilewatinya. Sedangkan fungsinya adalah untuk menyediakan jalan resistansi rendah ke tanah di daerah yang memiliki kemungkinan untuk menerima pemogokan. Kemungkinan ini muncul dari kekuatan medan listrik yang dihasilkan oleh awan badai.

 thomas LP                 batang petir           penangkal petir erico

Dasar – Dasar Pneumatik

Dasar – Dasar Pneumatik

 Pneumatik merupakan teori atau pengetahuan tentang udara yang bergerak, keadaan-keadaan keseimbangan udara dan syarat-syarat keseimbangan. Perkataan pneumatik berasal bahasa Yunani “ pneuma “ yang berarti “napas” atau “udara”. Jadi pneumatik berarti terisi udara atau digerakkan oleh udara mampat. Pneumatik merupakan cabang teori aliran atau mekanika fluida dan tidak hanya meliputi penelitian aliran-aliran udara melalui suatu sistem saluran, yang terdiri atas pipa-pipa, selang-selang, gawai dan sebagainya, tetapi juga aksi dan penggunaan udara mampat.

Pneumatik menggunakan hukum-hukum aeromekanika, yang menentukan keadaan keseimbangan gas dan uap (khususnya udara atmosfir) dengan adanya gaya-gaya luar (aerostatika) dan teori aliran (aerodinamika). Pneumatik dalam pelaksanaan teknik udara mampat dalam industri merupakan ilmu pengetahuan dari semua proses mekanik dimana udara memindahkan suatu gaya atau gerakan. Jadi pneumatik meliputi semua komponen mesin atau peralatan, dalam mana terjadi proses-proses pneumatik. Dalam bidang kejuruan teknik pneumatik dalam pengertian yang lebih sempit lagi adalah teknik udara mampat (udara bertekanan).

Simbol dan pengertian pneumatic

Simbol dan pengertian pneumatic

Katup Kontrol Arah ( KKA )
Katup kontrol arah adalah alat atau instrumentasi pneumatic yang berfungsi sebagai switch/saklar aliran udara. Pensaklaran yang diaplikasikan memiliki banyak sistem, diantaranya memakai coil selenoid, penggerak tangan atau mekanik lain. KKA juga difungsikan sebagai serangkaian fungsi logika atau timer pneumatik. Penggambaran simbol KKA pada sistem peumatik
1. Simbol
Cara membaca simbol katup pneumatik sebagai berikut :

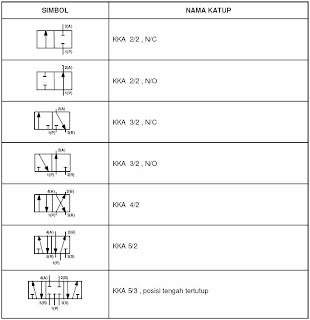

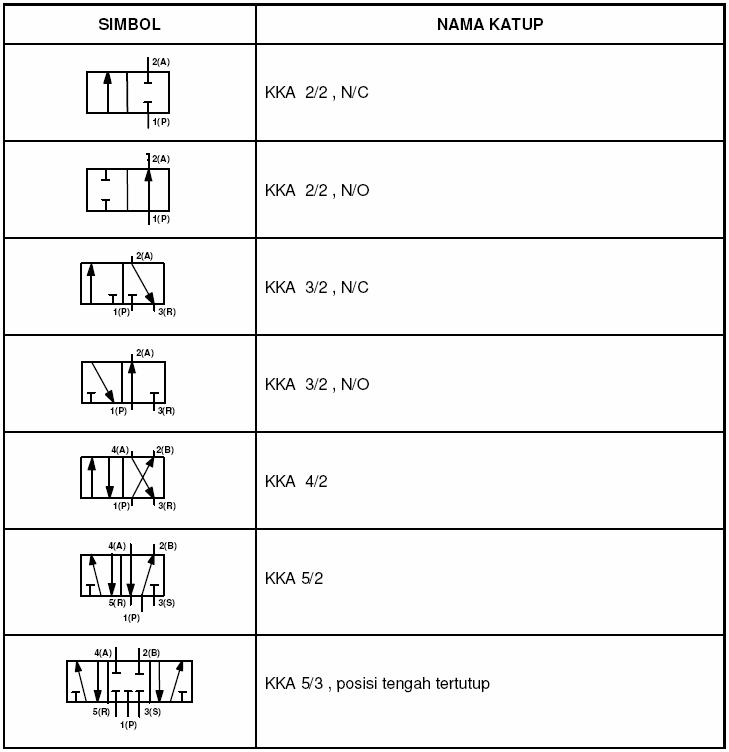

 Simbol-simbol katup kontrol arah sebagai berikut :

2. Penomoran pada Lubang
Sistem penomoran yang digunakan untuk menandai KKA sesuai dengan DIN ISO 5599. Sistem
huruf terdahulu digunakan dan sistem penomoran dijelaskan sebagai berikut :

3. Metode Pengaktifan
Metode pengaktifan KKA bergantung pada tugas yang diperlukan . Jenis pengaktifan bervariasi ,
seperti secara mekanis, pneumatis, elektris dan kombinasi dari semuanya. Simbol metode pengaktifan
diuraikan dalam standar DIN 1219 berikut ini :

Contoh Simbol Aplikasi KKA sebagai berikut:
